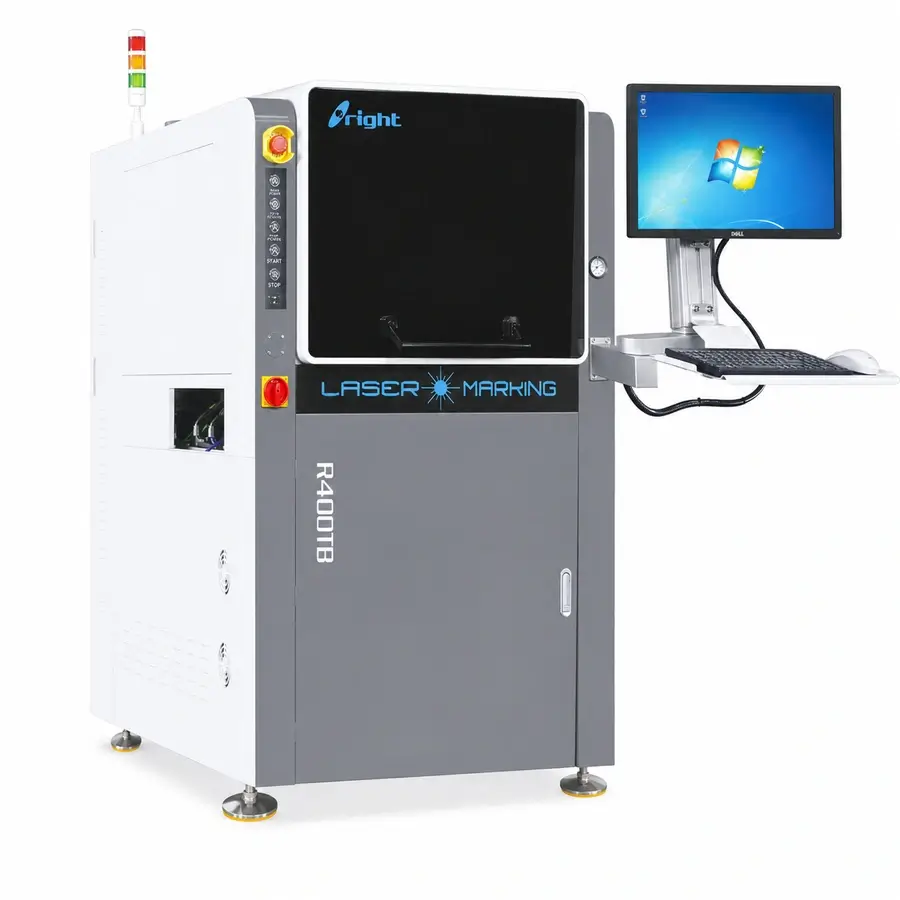

R400TB — автоматический двухголовочный лазерный маркиратор, разработанный для высокопроизводительных линий сборки электроники. Система предназначена для бесконтактного нанесения постоянной идентификационной информации на печатные платы: QR- и DataMatrix-кодов, штрихкодов, серийных номеров, логотипов и других производственных данных.
Ключевая особенность R400TB — двухголовочная конфигурация, ориентированная на сокращение времени технологической операции при серийном выпуске продукции. Маркиратор сочетает высокоскоростную лазерную обработку с автоматизированной транспортировкой PCB и системой технического зрения. Максимальная скорость нанесения достигает 8000 мм/с, что позволяет использовать оборудование на линиях с высокими требованиями к производительности.
Для высокопроизводительной прослеживаемости PCB. R400TB не просто наносит код на поверхность платы. Оборудование может быть включено в цифровой контур производства с передачей данных между маркировочной системой и MES, ERP или SAP. Это позволяет присваивать изделиям уникальные идентификаторы и связывать их с технологическими и производственными данными.
Область применения
- Поточная маркировка PCB на автоматических SMT-линиях
- Нанесение QR-кодов и DataMatrix для идентификации изделий
- Маркировка серийными номерами и кодами производственных партий
- Нанесение линейных штрихкодов, логотипов и текстовой информации
- Организация сквозной прослеживаемости электронных компонентов и плат
- Интеграция участка маркировки в MES, ERP и SAP
Почему выбирают R400TB
2 ГОЛОВКИВысокая производительность
Двухголовочная архитектура ориентирована на сокращение цикла маркировки и работу в составе производительных автоматических линий выпуска электроники.
до 8000 мм/сБыстрое нанесение кодов
Высокая скорость лазерной маркировки позволяет выполнять идентификацию изделий без создания лишнего узкого места в технологической цепочке.
CCDВизуальное позиционирование
CCD-система определяет фактическое положение изделия и выполняет привязку по реперным точкам, повышая повторяемость нанесения маркировки.
Автоматизация SMT-линии
Конвейер R400TB автоматически адаптируется к ширине обрабатываемой печатной платы. Оборудование рассчитано на встраивание между другими технологическими модулями SMT-линии и поддерживает автоматизированную передачу PCB без необходимости ручной загрузки каждой заготовки.
Маркиратор поддерживает статический режим и маркировку в процессе движения изделия. В зависимости от производственной задачи можно выбрать режим с приоритетом максимальной точности либо увеличить пропускную способность участка за счёт нанесения идентификатора непосредственно в процессе транспортировки платы.
Идентификация и прослеживаемость
R400TB работает с распространёнными форматами одномерных и двумерных кодов, включая Code 39, Code 25, Code 93, Code 128, EAN, DataMatrix, QR Code, Micro QR и PDF417. Также поддерживается импорт производственных данных из DXF, PLT, Excel и TXT.
Подключение к MES, ERP или SAP позволяет автоматически получать информацию для маркировки из производственной системы. В результате нанесённый на PCB код становится частью единой системы прослеживаемости — от конкретной платы и партии до последующих операций сборки и контроля.
