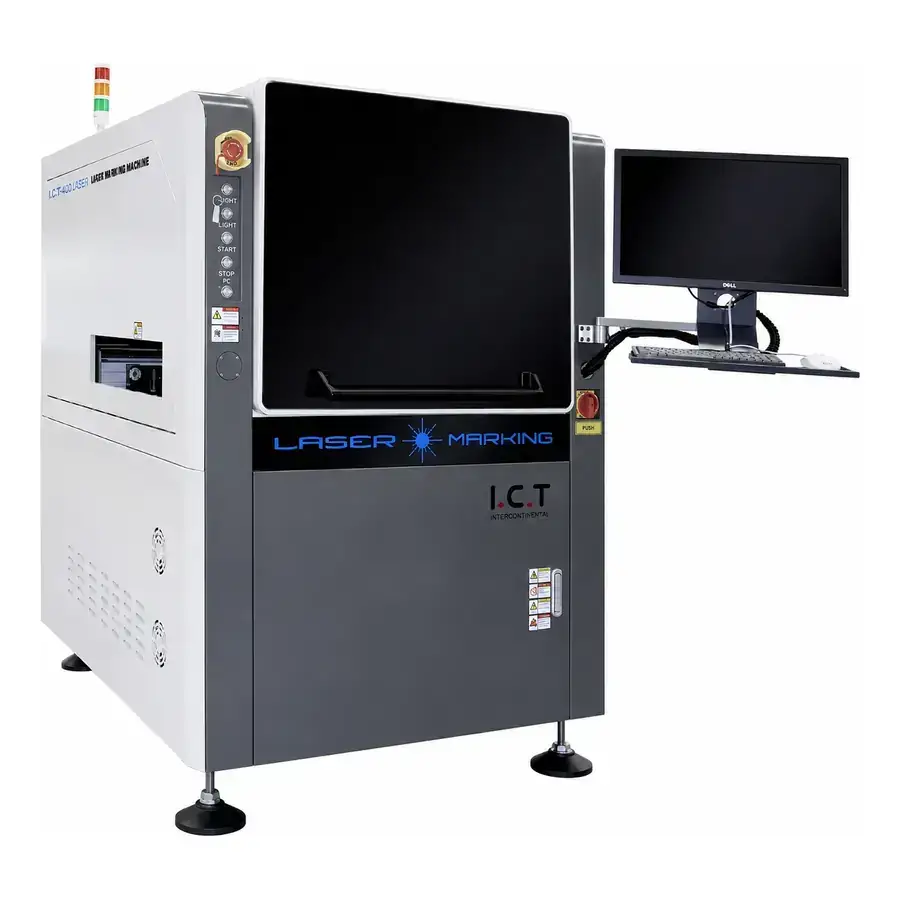

I.C.T-400 — автоматическая система лазерной маркировки печатных плат для интеграции непосредственно в SMT-линию. Модель рассчитана на PCB размером до 380 × 380 мм и сочетает лазерную маркировку, CCD-позиционирование, автоматическую проверку кодов и встроенный механизм переворота платы.
Система наносит постоянные QR- и DataMatrix-коды, линейные штрихкоды, серийные номера, текст и графику непосредственно на поверхность PCB. Точность маркировки составляет ±0,05 мм, а скорость — до 7000 мм/с.
Особенность I.C.T-400 — встроенный переворот PCB. В отличие от более крупной I.C.T-510, для которой при двустороннем процессе требуется внешний флиппер, I.C.T-400 может автоматически переворачивать печатную плату внутри оборудования.
Область применения
- Автоматическая маркировка PCB в составе SMT-линии
- Односторонняя и двусторонняя идентификация печатных плат
- Нанесение QR-кодов и DataMatrix
- Маркировка серийными номерами и номерами партий
- Нанесение линейных штрихкодов, текста и графики
- Маркировка паяльной маски, меди и алюминия
- Организация прослеживаемости изделий через MES
Преимущества I.C.T-400
380 × 380 ММКомпактный формат PCB
Модель ориентирована на печатные платы размером до 380 × 380 мм и занимает меньше производственного пространства по сравнению с крупноформатными системами серии.
±0,05 ММCCD-позиционирование
Система технического зрения распознаёт реперные точки PCB и корректирует координаты нанесения маркировки относительно фактического положения платы.
A + BВстроенный переворот
Интегрированный механизм переворота позволяет организовать автоматическую обработку обеих сторон PCB без отдельного внешнего флиппера.
Четыре типа лазера
I.C.T-400 может комплектоваться UV-, Green-, Fiber- или CO₂-лазером. Это позволяет подобрать источник в зависимости от материала платы, покрытия и требований к контрастности маркировки.
Ультрафиолетовый лазер работает на длине волны 355 нм и подходит для термочувствительных материалов и тонкой маркировки. Green-лазер использует длину волны 532 нм, волоконный — 1064 нм, а CO₂ — 10600 нм.
Маркировка и автоматическая проверка
После нанесения двумерного идентификатора система может автоматически считать код и сохранить полученные данные. Если код не распознаётся, оборудование фиксирует событие и формирует предупреждение.
Дополнительно предусмотрена защита от повторной маркировки. Эта функция помогает исключить повторное нанесение данных на уже обработанную PCB и снизить вероятность появления дублирующихся идентификаторов.
QR, DataMatrix и штрихкоды
I.C.T-400 поддерживает распространённые форматы машинно-считываемой маркировки. Среди одномерных кодов доступны Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8 и ISBN.
Для двумерной идентификации используются DataMatrix, QR Code, Micro QR Code, PDF417, Code 49 и Code 16K. Размер 2D-кода может составлять от 1,5 × 1,5 до 20 × 20 мм, при этом минимально возможный размер зависит от выбранного лазерного источника.
Интеграция с MES
I.C.T-400 предназначен как для автономной, так и для поточной эксплуатации. Система может быть встроена в SMT-линию и подключена к MES предприятия для получения производственных данных и возврата информации о выполненной операции.
Таким образом, нанесённый на PCB код становится уникальным идентификатором, с которым можно связать данные о партии, технологическом маршруте, результатах контроля и других производственных операциях.
Надёжная механика
Лазерный модуль перемещается по координатам X/Y при помощи сервоприводов, шарико-винтовых передач и линейных направляющих. Автоматическая ось Z обеспечивает позиционирование лазерной системы по высоте.
Для транспортировки PCB используются ESD-безопасные конвейерные ремни. Ширина направляющих регулируется под формат изделия, а встроенный механизм переворота позволяет объединить транспортировку, позиционирование и двустороннюю маркировку в одной машине.
